Montaż systemów fotowoltaicznych uzależniony jest od wielu czynników. Jednym z nich jest miejsce w którym decydujemy się zainstalować elektrownię.

Jeżeli zdecydujemy, że chcemy zostać producentem energii elektrycznej musimy wybrać do tego odpowiednie miejsce. Tu w zależności od tego gdzie będą najlepsze warunki nasłonecznienia mamy do wyboru: dach budynku (mieszkalnego, gospodarczego, garażu) lub ewentualnie montaż instalacji fotowoltaicznej na gruncie, rzadziej będą to elewacje budynków.

Najczęściej wybieranym miejscem do instalacji paneli fotowoltaicznych przez naszych klientów jest obecnie dach budynku (najprawdopodobniej dzieje się tak z uwagi na obciążenia podatkowe dlatego być może w niedalekiej przyszłości zmieni się to z uwagi na ujednolicenie stawki podatku Vat do 8% bez względu na lokalizację instalacji). Aby poprawnie zainstalować elektrownię na dachu należy wybrać odpowiedni system montażu paneli. Inne są systemy montażu do dachów płaskich inne do dachów skośnych. W przypadku dachów skośnych mamy do czynienia zarówno z różnymi konstrukcjami dachu jak i z różnymi jego pokryciami. Do najczęściej stosowanych pokryć dachów w Polsce należą: blachodachówka, dachówka ceramiczna, dachówka betonowa, blacha trapezowa, rąbek, gont bitumiczny. Do każdego z w.w. pokryć dachowych należy użyć odpowiedni system montażu. Natomiast wspólną zasadą jest ścisłe przestrzeganie instrukcji montażu danego systemu.

Do najbardziej znanych systemów na rynku należą systemy: Corab, Energy5, Novotegra czy Baks.

Najwięcej dachów na polskich domkach jednorodzinnych pokrytych jest blachodachówką. Związane to jest z ceną tego rodzaju pokrycia i estetycznym wyglądem. Niektóre blachodachówki wyglądają podobnie do dachówki ceramicznej.

Niezależnie o typu pokrycia dachowego bardzo ważne dla przyszłej instalacji jest rozmieszczenie modułów fotowoltaicznych w taki sposób żeby uzyski z instalacji były możliwie najlepsze czyli żeby panele w jak najmniejszym stopniu były narażone na cień (unikanie zacienień powodowanych przez kominy, lukarny, anteny i inne przeszkody znajdujące się na dachu jak równizeż obiekty sąsiadujące z budynkiem). W tym celu, dla jak najlepszej optymalizacji nasza firma używa specjalnego programu do projektowania instalacji PVSol Premium. Często montuje się panele jak najbliżej kalenicy czy np. na południowej części dachu w przypadku instalacji wschód-zachód. Ekipa montażowa rozpoczynając pracę musi zadbać o swoje bezpieczeństwo i zabezpieczyć się zgodnie z przepisami BHP. Bardzo ważnym elementem jest odpowiednie poruszanie się po połaci dachu w odpowiednim obuwiu i w taki sposób aby ograniczyć do minimum powstanie rys i wgnieceń. Właśnie blachodachówka jest jest szczególnie wrażliwa na poruszanie się po powierzchni. Chyba nikt nie chciałby mieć pogniecionego dachu przez ekipe montażową. Kolejnym krokiem jest wymierzenie w którym miejscu zostaną wkręcone śruby dwugwintowe. Najtrudniejszym zadaniem przy montażu na blachodachówce jest znalezienie krokwi. Do najczęściej używanych metod należą: dostęp od strony strychu, demontaż podprzybitki, odkręcanie kalenicy czy demontaż samej blachy.

Najchętniej stosowanym systemem przez naszych instalatorów jest system Corab. System montażu na blachodachówce składa się z kilku elementów: śruby dwugwintowej, adapteru montażowego, szyny, łączników szyny, klem środkowych i końcowych oraz śrub i nakrętek.

montaż fotowoltaiki na blachodachówce
montaż fotowoltaiki na blachodachówce

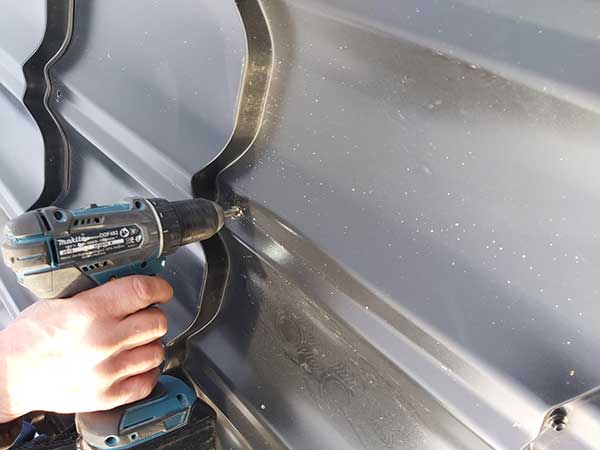

Po rozmierzeniu gdzie będą znajdowały się śruby wykonujemy rozwiercanie, a nastepnie wkręcamy śrubę z podwójnym gwintem.

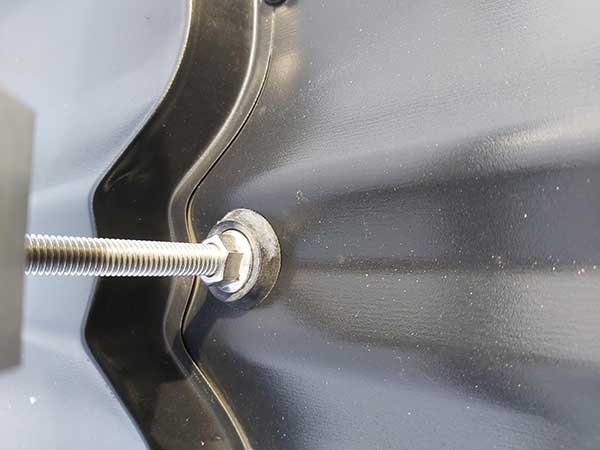

Śruba zawiera uszczelkę, której zadaniem w momencie dokręcania jest uszczelnienie miejsca połączenia z blachodachówką. Dobrą praktyką jest dodatkowe stosowanie odpowiedniego silikonu pogodowego do tych łączeń, szczególnie w miejscach gdzie uszczelka nie jest w stanie dobrze się wyłożyć.

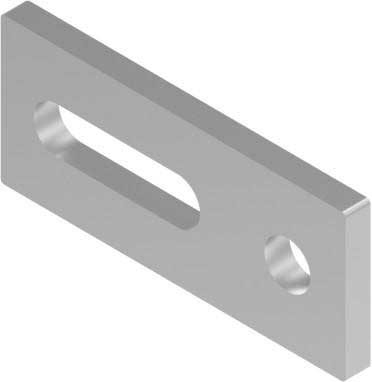

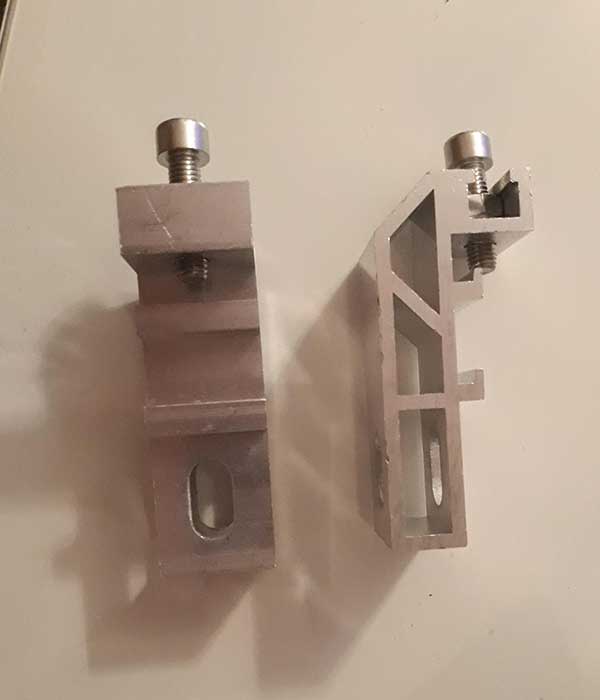

Kolejno dokonujemy montażu adaptera i tutaj producenci mają generalnie dwa rozwiązania, adapter prosty i adapter Klik – pozwalający na wykonanie montażu równie sprawnie natomiast zdecydowanie szybciej.

montaż fotowoltaiki na blachodachówce
montaż fotowoltaiki na blachodachówce

Następnym krokiem jest montaż na blachodachówce szyny aluminiowej. Do szyny będą przykręcane panele fotowoltaiczne. Zanim jednak zaczniemy montować panele należy wypoziomować całą konstrukcję w taki sposób żeby po ich założeniu całość wyglądała „przyjaźnie dla oka” i niejako stanowiła jedną równą powierzchnię.
Nie wszystkie dachy są proste i bez poziomowania konstrukcji – zamontowana instalacja fotowoltaiczna wyglądała by mało estetycznie i dlatego też jest to bardzo ważny element podczas montażu na dachu zwłaszcza na omawianym pokryciu czyli blachodachówce.

Po zakończeniu montażu konstrukcji i jej wypoziomowaniu należy prawidłowo rozmieścić instalację elektryczną i poprowadzić trasy kablowe do falownika.
Moduły fotowoltaiczne montujemy przy użyciu specjalnych uchwytów montażowych tzw. klem. Klemy dobieramy w zależności od grubości ramy modułu. Są dwa rodzaje klem: klemy środkowe montowane pomiędzy dwoma panelami oraz klemy końcowe montowane na końcach rzędów. W dystrybucji Corab mamy do wyboru klemy w kolorze srebrnym i czarnym, a od niedawna również szyny w kolorze czarnym. Jest to o tyle ważne, że w przypadku np. czarnej blachodachówki efekt końcowy jest kolorystycznie zadowalający.
Z istotnych informacji na temat montażu paneli fotowoltaicznych i już nie tylko na blachodachówce warto dodać, iż możemy montować panele w orientacji pionowej lub poziomej. Projektując instalację musimy wiedzieć, że montując instalację w poziomie:
będziemy potrzebować więcej konstrukcji (co spowoduje wzrost ceny samej instalacji)
na dachu mamy większy ciężar
czas montażu paneli w orientacji poziomej jest dłuższy, właśnie ze względu na więcej pracy, którą muszą wykonać monterzy.
