Schemat instalacji fotowoltaicznej

Panele fotowoltaiczne

To ogniwa fotowoltaiczne w których następuje zamiana promieniowania słonecznego w prąd elektryczny.
Ogniwa fotowoltaiczne powstają z materiałów półprzewodnikowych z których najbardziej popularnym jest krzem.
Moduły te z uwagi na swoją budowę podzielić możemy na panele fotowoltaiczne mono lub polikrystaliczne. Różnica pomiędzy panelami polega przede wszystkim na tym, że panele monokrystaliczne mają przy takim samym gabarycie, większą moc w związku z tym mniej tych paneli potrzeba na wykonanie instalacji o określonej mocy. Wynika to z faktu, iż panele monokrystaliczne zbudowane są z monokryształu krzemu, są przez to również ciemniejsze. Stosowanie paneli monokrystalicznych pozwala osiągnąć wysokie wydajności mocowe przy stosunkowo niewielkiej powierzchni dachu na którym dokonywany jest montaż instalacji. Równocześnie jednak panele te są droższe od paneli polikrystalicznych.

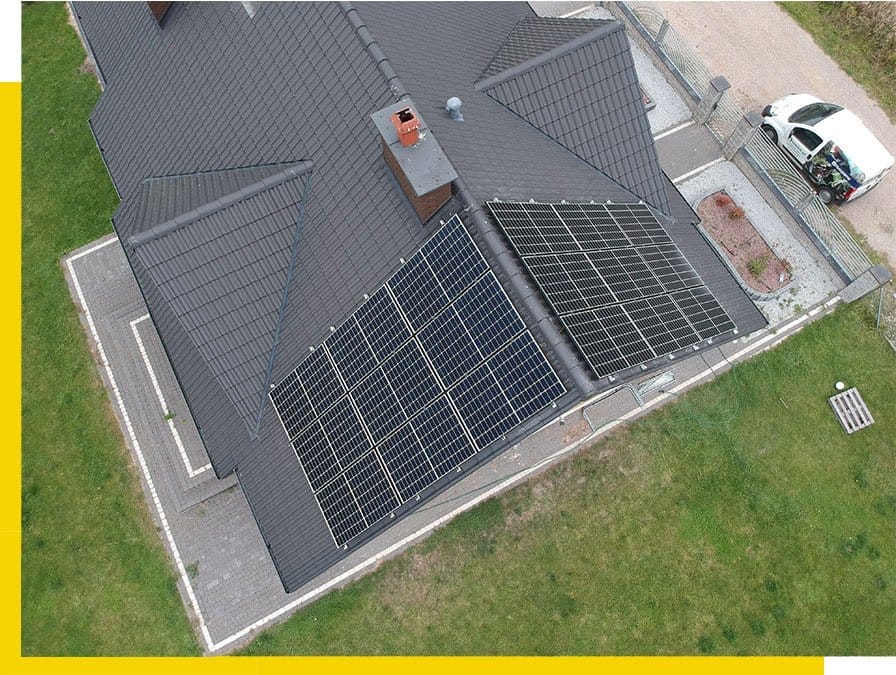

fotowoltaika radom na domu

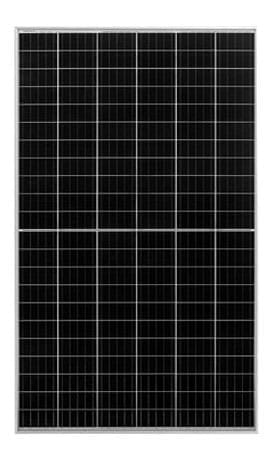

panele polikrystaliczne radom

Panele monokrystaliczne

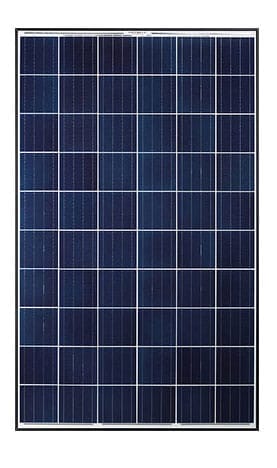

panele monokrystaliczne radom

Panele polikrystaliczne

Panele polikrystaliczne powstają z wielu monokryształów krzemu przez co są jaśniejsze, a ich kształt przybiera formę kwadratu lub prostokąta. Z uwagi na swą budowę panele polikrystaliczne mają delikatnie mniejszą sprawność od paneli monokrystalicznych, ale jest to różnica średnio wahająca się pomiędzy 1% a 2%.
Panele monokrystaliczne jak i polikrystaliczne mogą posiadać ramkę w kolorze srebrnym czyli kolorze aluminium lub też ramkę w kolorze czarnym.

W swoich instalacjach wykorzystujemy panele monokrystaliczne i polikrystaliczne uznanych producentów: Q.Cells, Risen, Jinko Solar, Bruk-Bet, Sharp, SolarEdge, Soluxtec, GCL, LG i wielu innych.

Invertery/falowniki

Serce instalacji fotowoltaicznej to inwerter/falownik. Zadaniem inwerterów jest natychmiastowe przekształcenie napięcia i prądu stałego płynącego z energii słonecznej w połączonych panelach fotowoltaicznych na napięcie i prąd przemienny o odpowiedniej wartości czyli taki, który z powodzeniem możemy wykorzystać w naszych domach bo to ten sam prąd, który mamy dostępny w gniazdkach elektrycznych. Ze względu na instalację inwertery dzielimy na jedno i trzy fazowe. To wielkość instalacji oraz warunki techniczne określają jaki inwerter zastosujemy w danej lokalizacji czy jedno czy trójfazowy. Bardzo ważnym zadaniem inwertera jest również badanie napięcia jakie w danej chwili znajduje się w sieci. Inwerter delikatnie podwyższa napięcie przemienne tak by w przypadku nie wykorzystania energii wyprodukowanej z paneli słonecznych u klienta była możliwość oddania nadwyżki prądu do sieci energetycznej. Zgodnie z ustawą o Odnawialnych Źródłach Energii od 70% do 80% wyprodukowanej przez panele energii wraca do Ciebie za darmo w momencie gdy tego potrzebujesz. Przy instalacjach do 10 kW – 80% natomiast przy instalacjach powyżej 10 kW – 70%. Falownik pozwala zorientować się ile energii produkują zamontowane panele czyli ile dzięki swojej instalacji fotowoltaicznej zyskujemy i oszczędzamy uniezależniając się od zewnętrznych dystrybutorów prądu i zmian cen.
W swoich instalacjach wykorzystujemy falowniki uznanych producentów: SolarEdge, SofarSolar, Fronius, ABB, Sungrow, Huawei, Zeversolar i wielu innych.

falownik instalacji fotowoltaicznej radom

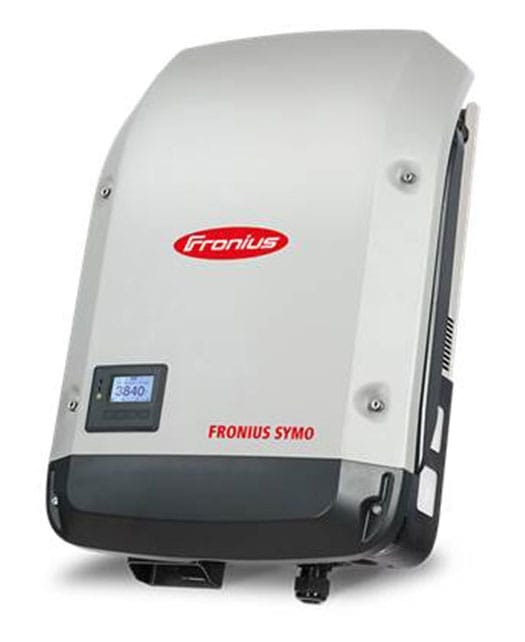

Falownik Fronius Symo

Optymalizatory

optymalizatory fotowoltaiki radom

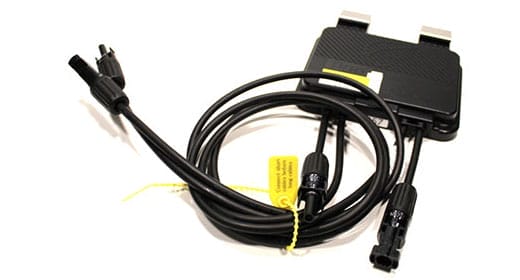

Optymalizator SolarEdge

optymalizatory fotowoltaiki radom

Optymalizator Tigo

Urządzenia wspomagające pracę całej instalacji fotowoltaicznej w przypadku gdy mamy do czynienia z występowaniem czasowych zacienień zamontowanych paneli fotowoltaicznych. Zacienienia takie mogą pochodzić od znajdujących się w pobliżu: kominów, drzew, krzewów, słupów, linii elektrycznych, wywietrzników, itp elementów. Optymalizatory w znaczny sposób redukują negatywne skutki zacienienia panela z którym są połączone poprawiając jego parametry.
Występują dwa rodzaje optymalizatorów:
– Pierwsze współpracują tylko z panelami i mówiąc ogólnie minimalizują skutki zacienienia danego panela (np: optymalizatory marki Tigo). Można stosować takie optymalizatory tylko na zacieniane czasowo konkretne panele, czyli nie na wszystkie.
– Drugi system to połączenie optymalizatorów z inwerterem i panelami w inteligentny układ elektroniczny o bardzo wysokiej wydajności i tu liderem jest system izraelskiego producenta SolarEdge (optymalizatory na każdym panelu + współpracujący falownik). System ten ma bardzo wysoką wydajność i znakomicie się sprawdza w instalacjach gdzie czasowo są zacienione różne panele, a w szczególności gdy panele w jednej instalacji są skierowane w różnych kierunkach np: wschód i zachód.
Na pytanie czy warto stosować optymalizatory odpowiadamy, że zdecydowanie warto gdyż ze względu na większą ilość pozyskanej energii jest to ekonomicznie uzasadnione. Przeprowadzane przez nas analizy monitorowanych instalacji pokazują, że taki system jest od kilku do kilkudziesięciu procent bardziej wydajny.

Konstrukcja instalacji

Konstrukcja instalacji fotowoltaicznej to niezbędny element każdego systemu fotowoltaicznego. Używane przez nas konstrukcje min. firm: Corab lub Energy5 gwarantują właściwe kotwienie stelarzy oraz dobrze zamocowanie modułów fotowoltaicznych do różnych rodzajów pokryć dachowych typu: dachówka, blachodachówka, blachy trapezowe. Stelarze te doskonale się tez sprawdzają w konstrukcjach naziemnych oraz na dachach płaskich przy konstrukcjach balastowych (obciążanych betonem). Konstrukcje te są wykonane ze: stali konstrukcyjnej, stali nierdzewnej, aluminium o podwyższonej wytrzymałości i posiadają powłokę antykorozyjną z magnelisu.

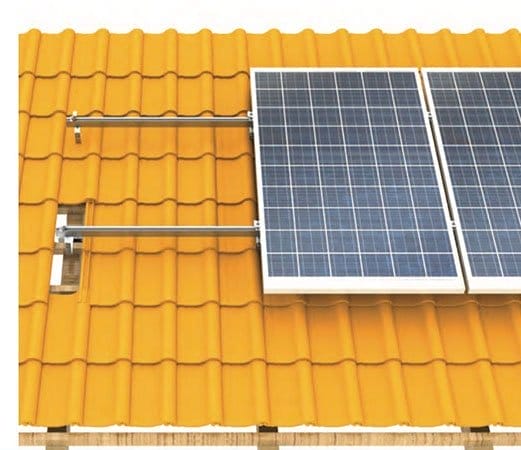

konstrukcja fotowoltaiki radom

Konstrukcja aluminiowa

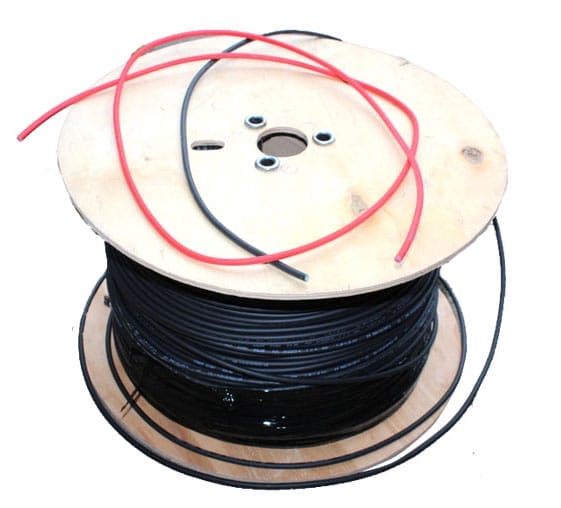

okablowanie instalacji fotowoltaicznej radom

Przewody solarne

Okablowanie

Przewody solarne to niezbędne elementy instalacji fotowoltaicznej służące połączeniu paneli fotowoltaicznych z sercem instalacji – inwerterem.
Stosowanie Przewodów wysokiej jakości gwarantuje długi czas eksploatowania instalacji. W wykonywanych instalacjach zwracamy szczególną uwagę na dobór przekrojów poprzecznych przewodów po stronie napięcia stałego i przemiennego. Dysponujemy niezbędną wiedzą oraz oprogramowaniem umożliwiającym obliczanie tejże średnicy. Stosowanie zbyt małych przekrojów przewodów powoduje, że instalacje nie pracują w pełnym wymiarze swojej efektywności ze względu na spadki napięcia oraz są zagrożeniem pożarowym. W okablowanie zaopatrujemy się u sprawdzonych dystrybutorów posiadających wszystkie niezbędne certyfikaty do zakupionych przewodów.
W przypadku instalacji naziemnych czyli posadowionych na gruncie, stosujemy specjalne przewody ziemne które nie ulegają degradacji pod wpływem zmian środowiskowych czy atmosferycznych.
Używane przez nas okablowanie odznacza się odpornością na wysokie i niskie temperatury, odpornością na czynniki chemiczne, atmosferyczne (w tym na ozon), odpornością na promieniowanie UV, wysoką trwałością i elastycznością, tym samym odpornością na uszkodzenia mechaniczne.

Złączki MC4

Elementy przeznaczone do łączenia ze sobą poszczególnych paneli fotowoltaicznych.
W instalacji po stronie DC (napięcia stałego od strony paneli) wykorzystujemy tylko sprawdzone konektory typu MC4 które z ogromnym powodzeniem były i są stosowane od wielu lat w instalacjach fotowoltaicznych na całym świecie.
Wysoka cena zakupu oraz sprawdzone źródło pozyskania tego asortymentu gwarantują nam, że stosowane złączki posiadają wszystkie niezbędne certyfikaty i nie ulegają uszkodzeniom i rozhermetyzowaniu.

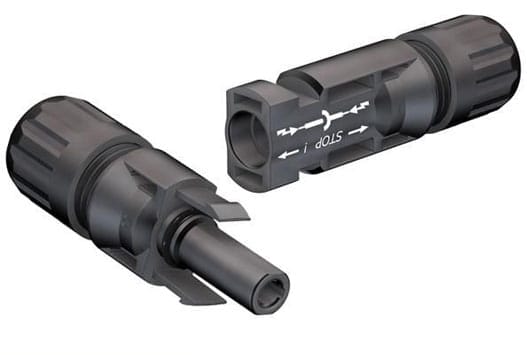

złączki mc4 - fotowoltaika radom

Złączki MP4

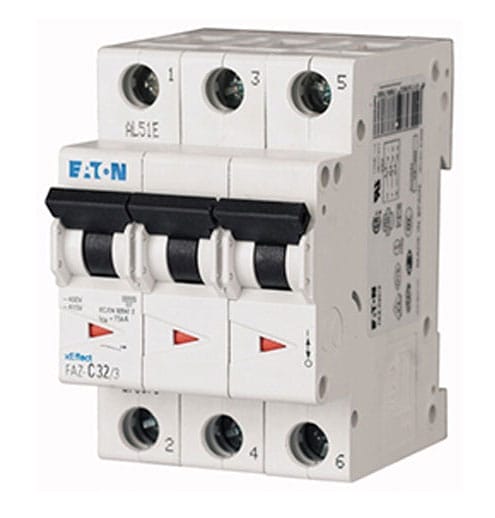

zabezpieczenie nadpradowe - fotowoltaika radom

Zabezpieczenia nad prądowe

Zabezpieczenia nadprądowe

Zabezpieczenia nadprądowe mają za zadanie chronić instalację oraz użyte elementy przed zbyt wysokimi wartościami płynącego prądu. Przyczyn wzrostu prądu w instalacji może być co najmniej kilka niemniej jednak zabezpieczenia te mają za zadanie w przypadku wzrostu prądu rozłączyć obwód i zapobiec uszkodzeniu lub pożarowi instalacji. Po stronie paneli czyli po stronie DC montujemy zabezpieczenia stało prądowe są to zabezpieczenia w większości topikowe. Uniemożliwiają one podczas rozłączenia obwodu powstanie łuku elektrycznego, który jest gaszony w piasku kwarcowym wypełniającym bezpiecznik. Po zadziałaniu taki bezpiecznik nadaje się do wymiany. Po stronie prądu przemiennego też stosowane są zabezpieczenia nad prądowe w odpowiedni sposób dobierane w zależności od wartości prądu na jaką obliczony jest obwód. Po zadziałaniu takiego bezpiecznika i wyeliminowaniu usterki obwód może być ponownie załączony do użytku bez konieczności wymiany samego bezpiecznika.

Zabezpieczenia przepięciowe

W naszych instalacja zabezpieczenia przepięciowe stosowane są po stronie paneli oraz po stronie inwertera. Zabezpieczenia te mają za zadanie zadziałać wtedy kiedy pojawiają się bardzo wysokie wartości napięcia od strony paneli lub/i od strony inwertera (falownika). Powstanie tych wysokich napięć jest najczęściej związane z wyładowaniami atmosferycznymi (uderzenia piorunów). Po zadziałaniu takiego zabezpieczenia następuje jego trwałe uszkodzenie i zabezpieczenie to nadaje się tylko i włącznie do wymiany na nowe, ale właśnie wtedy spełnia swoją rolę i może ochronić falownik lub panele przed zniszczeniem.

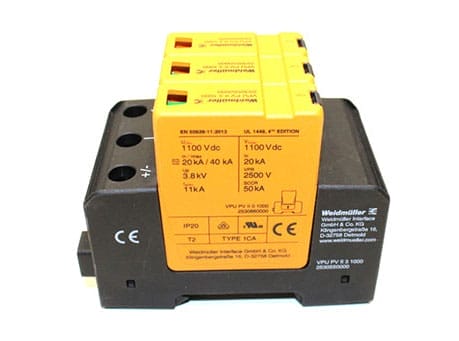

zabezpieczenie przepięciowe - fotowoltaika radom

Zabezpieczenia przepięciowe

uziemienie fotowoltaiki radom fotowolt24

Uziemienie

Uziemienie i połączenie wyrównawcze

Takie połączenie wyrównawcze modułów i falownika ma za zadanie przede wszystkim ochronę przeciwporażeniową, przeciwprzepięciową oraz ochronę odgromową. Jest to element instalacji fotowoltaicznej.
Wszystkie połączenia wyrównawcze powinny być uziemione i połączone ze sobą wspólnie po stronie DC (moduły) oraz po stronie AC (falownik). W przypadku budynków bez instalacji odgromowej lub w takich gdzie są zachowane odpowiednie odległości izolacyjne do wyrównania potencjałów stosujemy przewód miedziany o średnicy 6 mm2 i wszystko łączymy z główną szyną wyrównawczą. Inaczej wygląda sytuacja jeżeli w budynku mamy instalację odgromową i nie możemy zachować minimalnych odstępów izolacyjnych wtedy stosujemy w instalacji do wyrównania przewód miedziany o średnicy 16 mm2. W praktyce zdarza się ta sytuacja dość rzadko ponieważ większość budynków nie ma instalacji odgromowej lub panele odsuwamy od odgromu na odpowiednia odległość. Ważne jest by wykonać instalację wyrównawczą poprawnie elektrycznie ponieważ panele są anodowane i warstwa ta musi być przerwana do odpowiedniego wykonania skutecznych połączeń.
