Wybór pokrycia dachowego jest istotną i trudną do podjęcia decyzją z którą należy się zmierzyć budując dom. Ogólnodostępne na rynku materiały można w łatwy sposób obejrzeć i porównać. Przy wyborze dachu sugerujemy się względami estetycznymi, trwałością użytych materiałów, łatwością utrzymania lub ceną. Aktualnie domy w naszym kraju najczęściej kryje się wszelkiego rodzaju blachą, dachówką oraz materiałami bitumicznymi.
My na każde z pokryć dachowych patrzymy w nieco inny sposób. Analizujemy stopień skomplikowania montażu instalacji fotowoltaicznej w zależności od użytych na dachu materiałów.

Sposób montażu modułów fotowoltaicznych jest mocno uzależniony od pokrycia dachowego. W każdym przypadku indywidualnie dobieramy system mocowania, aby zapewnić trwałość, stabilność i wytrzymałość konstrukcji.

Dachy pokryte dachówką są dosyć popularne i nie sprawiają większych problemów jednak montaż paneli fotowoltaicznych na tym pokryciu dachowym przysparza dużo więcej pracy ekipie monterskiej w porównaniu do innych poszyć dachowych.

Montaż instalacji PV na dachu pokrytym dachówką należy rozpocząć od zamontowania uchwytów przedstawionych poniżej.

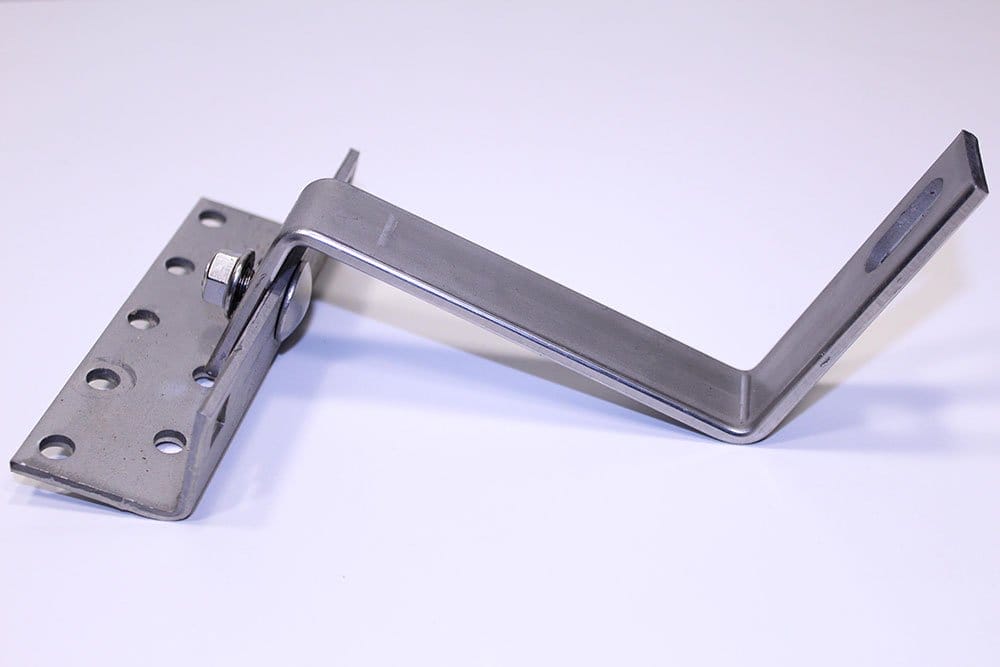

Zdjęcie 1 Hak dachówkowy
hak dachowkowy

W pierwszej kolejności należy zlokalizować krokwie oraz usunąć pojedyncze dachówki aby zamontować konstrukcje wsporczą. Rozstaw montowanych uchwytów uzależniony jest głównie od wymiarów paneli fotowoltaicznych. Uchwyty dachowe należy przykręcić do odsłoniętych krokwi za pomocą wkrętów.

Należy je zamocować na dachówce w taki sposób, aby część wsporcza leżała w zagłębieniu dachówki. Dzięki wykorzystaniu dowolnych czterech z dziesięciu otworów przy montażu uchwytu istnieje możliwość regulacji ułożenia konstrukcji wsporczej. Uchwyty dachowe należy przykręcić minimum czterema wkrętami.

Zdjęcie 2 Uchwyt dachowy
uchwyt dachowy

Podczas montażu na dachach pokrytych dachówką tzw.karpiówką stosuje się wypłaszczone uchwyty tak aby opierały się one na płytce.

Po zamontowaniu uchwytów do krokiew odsunięte wcześniej dachówki należy ustawić na swoim miejscu. Aby zapewnić szczelność, dachówki z którymi styka się uchwyt należy delikatnie ją podszlifować tak aby zrobiły wolną przestrzeń na hak. Szlifowanie dachówek jest skomplikowaną operacją. Dachówka pomimo tego, że jest wytrzymałym materiałem, podczas tej czynności uszkadza się i pęka. Należy wcześniej przewidzieć taką ewentualność i w miarę możliwości zaopatrzeć się w dodatkowe dachówki.

Następnym krokiem jest przykręcenie szyn montażowych do zamontowanych wcześniej uchwytów. Szyny można ze sobą łączyć za pomocą specjalistycznych łączników. Do szyn za pomocą potocznie nazwanych klem przykręca się moduł fotowoltaiczny. Każdy z elementów, który ma bezpośredni kontakt z panelem wykonany jest z aluminium aby zapobiec powstawaniu ogniw korozyjnych.

Zdjęcie 3 Zamontowane szyny montażowe na dachu pokrytym dachówką
szyny montażowe na dachu pokrytym dachówką

Na szynie ustawiamy pierwszy i ostatni panel montując je za pomocą klem końcowych. Następnie mocujemy klemy środkowe po czym dokładamy kolejne panele, które skręcamy klemami zachowując 2cm odstępy. Tę czynność należy powtórzyć do momentu zamontowania wszystkich paneli.

Zdjęcie 4 Montaż instalacji fotowoltaicznej na dachu pokrytym dachówką
Montaż instalacji fotowoltaicznej na dachu pokrytym dachówką

Zdjęcie 5 Moduły fotowoltaiczne zamontowane na dachówce
Moduły fotowoltaiczne zamontowane na dachówce
